很顯然，在顎式破碎機(jī)中物料的破碎大多數(shù)情況下是由于點(diǎn)接觸擠壓所引起的，這種情況下的破碎是主要由于物料內(nèi)部拉應(yīng)力作用下內(nèi)部裂紋擴(kuò)張引起物料發(fā)生破碎，實(shí)際中破碎的物料形狀不規(guī)則，其破碎前擠壓接觸部分粉碎現(xiàn)象要更為嚴(yán)重，需要更多的擠壓作用，隨之破碎過程中豎直行程更多，分析物料在破碎機(jī)內(nèi)的有效破碎作用，發(fā)現(xiàn)物料劈裂所需行程和物料的體積密切相關(guān)，他們之間的關(guān)系式有效破碎作用是隨著物料體積增大而加大的，破碎腔內(nèi)上部破碎時(shí)物料受到動(dòng)顎較多的向下行程，而在下部破碎時(shí)由于向上運(yùn)動(dòng)的破碎行程很大，所以我們認(rèn)為在破碎行程中動(dòng)顎向下運(yùn)動(dòng)時(shí)物料基本上已經(jīng)完成破碎作業(yè)。這一觀點(diǎn)也可以從使用過的齒板得到證明，在定齒板磨損嚴(yán)重的中下部有明顯的相對(duì)滑痕，而動(dòng)齒板則幾乎看不到滑痕。

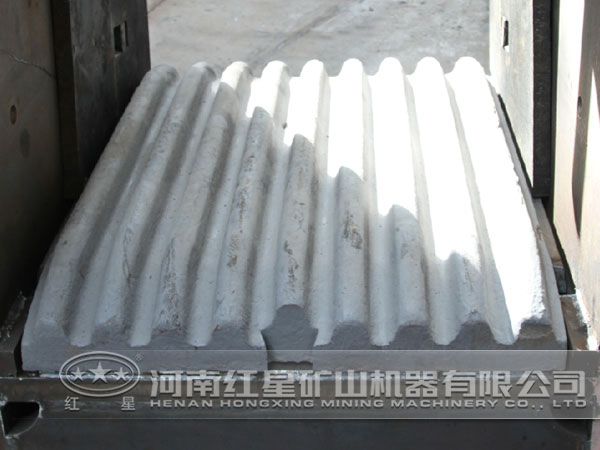

齒板磨損主要是在動(dòng)齒板的壓程中造成的，在這個(gè)過程中造成磨損的兩個(gè)主要因素是擠壓和滑動(dòng)。目前廣泛使用的齒板材料為水韌處理的高錳鋼，在電子顯微鏡下觀察磨損的齒板會(huì)發(fā)現(xiàn)滑動(dòng)是造成磨損的主要因素，充分的擠壓會(huì)減輕磨損。這樣可以解釋一些實(shí)踐中出現(xiàn)的現(xiàn)象，比如在破碎機(jī)進(jìn)料口處，滑動(dòng)較少，主要是在擠壓，因而磨損較少。隨著水平行程減少垂直行程的增加，磨損愈來愈嚴(yán)重，在齒板中下部分垂直行程與水平行程的比值達(dá) ，這部分的磨損最嚴(yán)重。又因?yàn)辇X板邊緣部分物料較少，因此在同一區(qū)域中部磨損比邊緣要嚴(yán)重。同一個(gè)破碎機(jī)物料與定齒板的滑動(dòng)比與動(dòng)齒板的滑動(dòng)要多，因此動(dòng)齒板的磨損比定齒板的嚴(yán)重。
