筒徑×筒長: Φ1.2×8.0m-Φ3.6×28m
生產能力: 1.9-76.0t/h
應用范圍: 主要用于選礦、建材、冶金、化工等部門烘干一定濕度或粒度的物料。

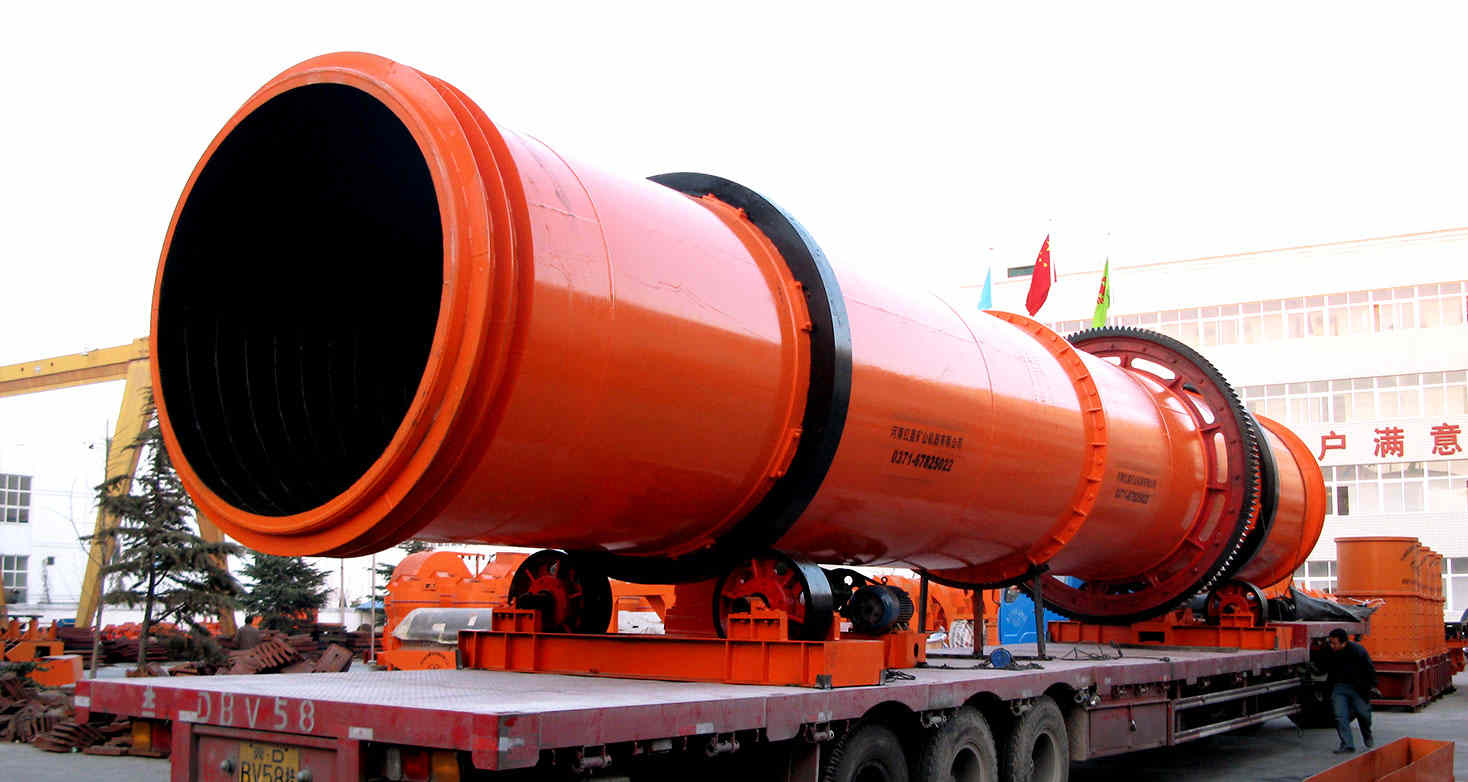

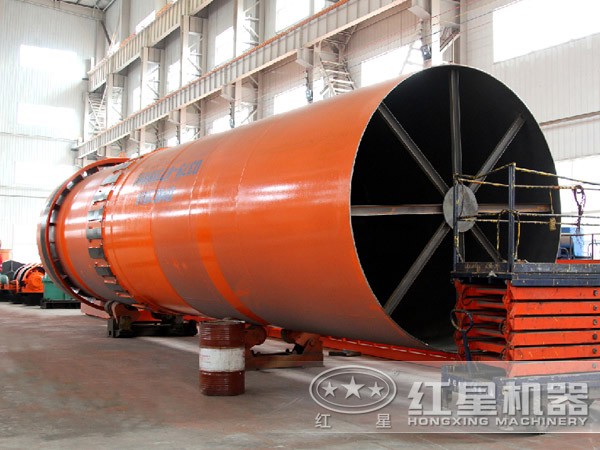

高嶺土烘干機是在滾筒烘干機的基礎上開發研制而成的新型烘干設備，更加節能。該機一般適用于顆粒狀物料，也可用于部分摻入物料的辦法干燥粘狀、膏狀物料或含水量較高的物料。高嶺土烘干機的主機兩端罩為高密封，節能又環保，用電只是同類產品的30%，煤耗僅為50%，而烘干后物料的各項指標均高于國家標準。
物料經供料裝置投入回轉式烘干機內，被安裝在烘干機內的提料板將物料提到頂部落下,物料下落時被烘干機內的高速旋轉的葉片破碎,，如此重復，一直移到出口。同時由直燃熱風爐產生的熱空氣進入烘干機內同物料充分接觸，使物料迅速烘干，然后經出料端的輸送機排出。烘干機內部從前至后焊有交錯排列角度不同的各式抄板。在進料端為防止倒料設有門圈及螺旋抄板，在其外部裝有用于支承的輪帶。烘干機通過前后輪帶支承在托輪裝置上，在后托輪裝置上設置擋輪以控制烘干機的軸向竄動，烘干機的轉動是由傳動裝置通過小齒輪帶動固定在烘干機上的齒輪而回轉動。
1、烘干機抗過載能力強，處理量大，燃料消耗少，烘干花錢少。
2、采用順流烘干方式，煙氣與濕物料由同一側進入烘干機，可以利用高溫煙氣獲得很高的蒸發強度，烘干機出口溫度低，熱效率高。
3、可根據不同的物料性質改變運行參數，使物料在烘干機筒體內能夠形成穩定的全斷面料幕，質熱交換更為充分。
4、新型給料、排料裝置，杜絕了滾筒烘干機給料堵塞、不連續、不均勻和返料等現象，降低了除塵系統的負荷。
5、新型內部結構，強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象，對物料水分、粘性的適應性更強。
6、專門設計的擋輪結構，實現了“零水平推力”，減少了擋托輪的磨損，降低了由于設備傾斜工作所帶來的水平推力，筒體運轉平穩可靠。
7、采用“調心式托輪裝置”，使托輪和滾圈的配合永遠呈線性接觸，降低了磨損和動力損耗。
8、可根據用戶要求控制產品粒度和水分，烘干高嶺土時產品水分可達8%以下，粒度可控制在8mm以下。
| 規格（m） （直徑×長度） |
筒體容積 （m³） |
生產能力 （t/h） |
安裝斜度 （%） |
最高進氣溫度 （℃） |
主電動機 （kw） |
總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機
| 筒徑×筒長 項目 | 外筒內徑（mm） | 內筒內徑（mm） | 筒體長度（m） | 筒體容積（m³） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸（m） |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
作者：紅星機器 發布時間：2014-07-10 09:46:44 更新時間：2020-08-25 17:02:17
